玻璃钢桥架有国家标准吗？

      玻璃钢桥架是布线工程的配套项目，但是目前还没有专门的规范和指导，在设计选型的过程中应根据弱电各个系统缆选择类型、数量，合理的选用适用的桥架。

      在做玻璃钢桥架的销售期间，经常会接到客户询盘电话问：这个玻璃钢桥架的厚度是多少呢？到底有没有标准可依呢？为什么每个桥架厂报的厚度都不太一样呢？带着这些问题，我仔细的查找了许多标准，发现《电控配电用玻璃钢桥架》JB/T10216-2013里的表9桥架允许最小板材厚度是有对玻璃钢制桥架厚度的描写。

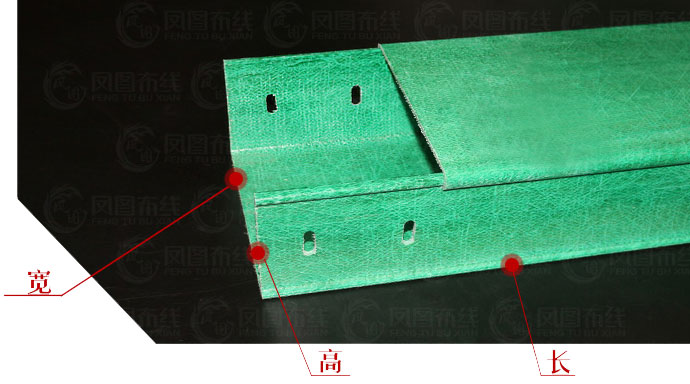

玻璃钢桥架国家标准厚度及宽度

玻璃钢桥架宽度<100~标准厚度需达到1mm

100<玻璃钢桥架宽度<150~标准厚度需达到1.2mm

150<玻璃钢桥架宽度<400~标准厚度需达到1.5mm

400<玻璃钢桥架宽度<800~标准厚度需达到2mm

800<玻璃钢桥架宽度<1200~标准厚度需达到2.5mm

根据户内外安装环境要求，做出相应的护防措施，比如：施工环境防腐、防火、防锈等级去到多少，就需要对桥架本身进行表面处理，或者选取更好的材质制造。采用玻璃钢材质的特点是耐腐蚀，抗热强，耐冲击，电性能好。

      玻璃钢桥架国家标准的厚度是1.5mm~2.0mm。玻璃钢玻璃钢桥架的材料需要符合GB/T15568的规定。
      玻璃钢玻璃钢桥架所遵循的国家标准不同，里面对产品的厚度和要求也会有所不同。例如GB/T15568里规格玻璃钢玻璃钢桥架表面光滑平整、无划痕、裂纹，冲口断面和连接孔断面不可有毛刺，具有一定的防水和防腐蚀性。

      在进行玻璃钢玻璃钢桥架耐水性测试的时候，应按照GB/T2575的规定进行试验，得到弯曲强度为120兆帕的试验结果。在对玻璃钢玻璃钢桥架耐化学腐蚀性进行测试的时候，按GB/T3857的规定进行试验，其试验结果与上面的结果相同。在对工频电气强度试验时，要遵循GB/T1408的规定进行，其试验结果为16KV。玻璃钢玻璃钢桥架表面电阻率应按照GB/T1410的规定进行试验，其试验结果≥103Ω.cm。

      金福隆对复合环氧树脂复合型玻璃钢桥架进行了产品标准的规定：《玻璃钢桥架》遵循QB/T1453-2003中华人民共和国轻工行业标准执行，《节能耐腐蚀钢制玻璃钢桥架》遵循GB/T23639-2009中华人民共和国国家标准执行，包装储运标志为GB8191。

玻璃钢桥架的工程设计标准

1《电力工程电缆设计规范》第6章第2节电缆支架，含玻璃钢桥架内容，主要是：
1.1构成材质一般推荐钢制；当位于强腐蚀环境时，对桥架组成的梯架、托盘、允许采用满足工程条件难燃性的玻璃钢桥架；在技术经济较优的前提下，也可用铝合金桥架。
1.2金属制桥架应用有防腐处理。对用于大容量发电厂等密集配置场所或重要回路的钢制桥架，强调一次性防腐处理的耐久性，对强腐蚀环境，推荐采取热浸锌玻璃钢桥架。
1.3桥架的组成结构，应同时满足强度、刚度及稳定性要求，并规定了桥架饿承载能力，不得超过使桥架最初产生永久变形时的最大荷载除以安全系数（钢制取1.5）的数值；对反映刚度的均匀荷载作用下的梯架、托盘的相对挠度、钢制托臂在允许承载下的偏斜于臂长比的限值，也明确给出。
1.4桥架的品种及其适用条件、桥架系统构成的伸缩缝、振动场所的连接固定方式和接地等均有规定。
1.5有防火要求的金属桥架，应对金属构件外表面施加符合国家有关规定的防火涂层；且具有赧然或耐火的功能；在构造上附加相应措施，以符合《规范》第七章的有关要求。玻璃钢桥架层间配置允许最小距离与电缆类型、电压等级制约的要求值，则在《规范》第5章中说明。
2《钢制玻璃钢桥架工程设计规范》含总则、桥架制作、桥架的工程设计3章，现分别简介两章主要内容。

2.1玻璃钢桥架的制作标准

2.1.1桥架组成的结构应满足强度、刚度和稳定性要求，附有强度计算方法。
2.1.2桥架产品系列，按梯架、托盘的额定均布荷载0.5~2.5kN/m划分为4个等级，以引导实现产品规格统一化。
2.1.3桥架的承载能力，应按规定通过试验验证，附有测试方法。
2.1.4生产厂应给出各型规格托盘或梯架的允许荷载与跨距变化的关系值或曲线图，以及在不同荷载与支、吊架跨距时的挠度值。
2.1.5根据表面防腐的技术质量指标，示出常用的涂漆、电镀锌、粉末喷涂、热浸锌等4种方式，且明确复合防腐处理等其他方式应遵循的原则。
2.1.6防腐层适应环境的人工试验项目和周期、镀锌层或涂层的性能试验均有明确要求。
2.1.7其他如钢板、螺栓、焊条的材质，加工尺寸偏差，焊接要求以及检验、包装、标志等各有列示。
2.1.7明确托盘、梯架的直线段按单位长度计价，其他部件按件或重量计价。
2.2玻璃钢桥架的工程设计
2.2.1钢制玻璃钢桥架的型号和梯架、托盘规格选择要求，以及在梯架、托盘上装载电力或控制电缆的填充率等，均分项列示。
2.2.2基于制造划分额定均布荷载等级是以2m跨距的基础值表示的，固给出了实际跨距不同于2m时的换算公式。
2.2.3部分荷载等级的桥架可适应上人安装检修，对于附加集中荷载时的等效均布荷载示出换算公式。
2.2.4提示超过6m的大跨距桥架应满足强度、刚度要求外，还应注意符合稳定性；户外安置时，应计入可能的风、雪等特殊荷载。
2.2.5防腐方式应依工程条件、重要性、耐久和技术经济性等诸因素综合择取，给出了一般情况下的推荐方式，且附有环境条件等级划分表。
2.2.6标明支吊架配置要求（包含非直线段部位及直线段预留伸缩缝等）。
2.2.7标明桥架系统的接地，包含梯架、托盘端连接电阻值、软连接和振动场所的固定方式、接地点设置等要求。

国内外玻璃钢桥架标准对比

      迄今，国外仅美国制定有玻璃钢桥架专业性制造标准，日本通商产业省颁布的《电气设备技术基准》和相关工业协会标准中含有部分涉及制作与使用要求；美国防火协会制定的国家电气规范(NEC)》（NFPA70）（已有1993年新版）、《发电厂防火推荐措施》（NFPA850）(已有1992年版)、《工厂运行的电气安全要求标准》（NFPA70E）(1988年版)和美国电子电气工程师会编制的《玻璃钢桥架上施加阻燃保护层于电缆上的试验方法》（IEEE817-1993）标准等，载有使用方面的技术要求。上述规范与国外同类标准的等同性：

（1）桥架的结构类型、承载能力需满足强度和刚度的要求，且经破坏试验验证；支吊架应满足承载下的强度；钢制桥架应有防腐处理（采取热浸锌等方式）且有明确的技术指标；支吊架配置方式、直线段应按长度考虑伸缩缝；接地及梯架、托盘连接电阻要求，均与NEMAVE1-84标准一致。
（2）钢桥架产品划分额定荷载等级，承载能力的破坏试验测定方法，与NEMAVE1相近；允许板材最小厚度的规定，与日本"电气设备技术基准"相近。
（3）上述规范含有多种防腐方式并纳入人工环境适应性检测，对大跨距和或外荷载作用的稳定性要求，对玻璃钢桥架明确应符合工程条件的难燃性，关于桥架结构难燃、耐合性采取措施的规定等，较国外同类标准更为充实。
（4）美国NFPA850-92、1EEE817-93等标准关于电缆配置于桥架上的防火安全性试验的要求和方法，以及某些个别方面，与我国上述规范尚有差距。
综上所述，我国编制规范中的玻璃钢桥架制作与工程设计要求，与同类的美、日标准基本相当，达到与国际标准接轨的目标。
